Установка датчика уровня жидкости омывателя

Владельцы китайского Кодиака знают, что нам зажали датчик уровня омывателя, но это можно довольно бюджетно исправить.

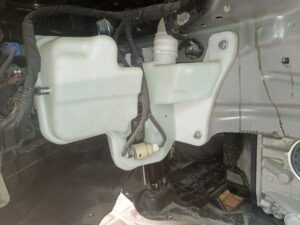

Для установки датчика уровня омывающей жидкости необходимо снять подкрылок (локер). После этого нам доступен бачок омывателя, кстати на нем уже есть отметки для отверстия под датчик.

Датчик уровня жидкости бачка стеклоомывателя — Febi 34769
Кольцо уплотнительное для датчика — VAG 7M0 919 382
Разъём для датчика с пинами в комплекте — Cargen AX6542S
Пин для другого конца провода (1 шт.) — VAG N 907 647 01

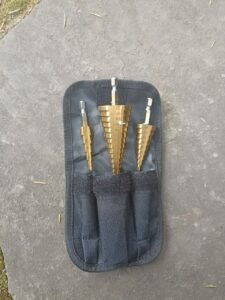

Ступенчатым сверлом как на фото удобно сверлить отверстие. Необходимый диаметр 26

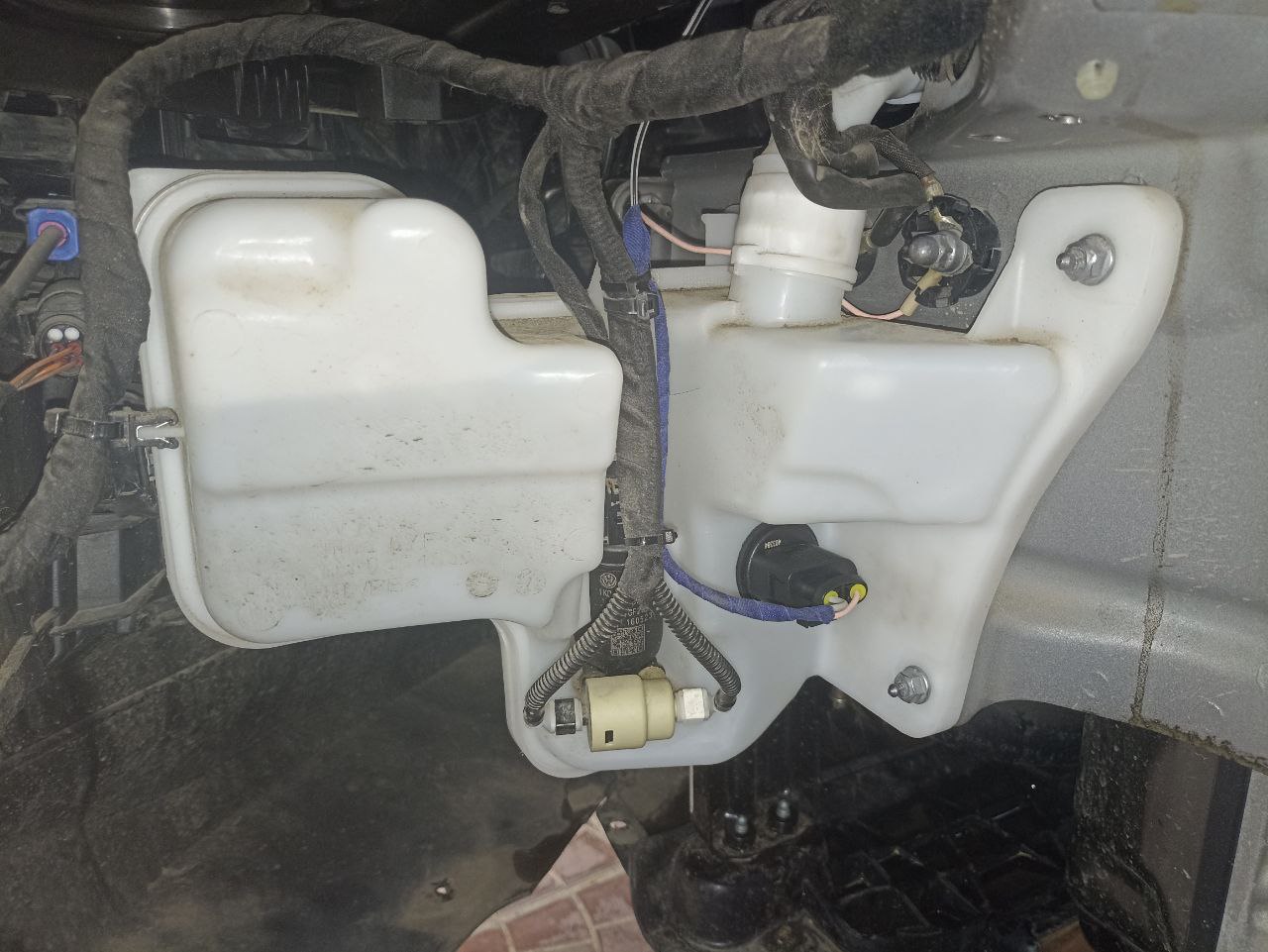

Ставим выше описанные: уплотнительное кольцо, датчик и разъем с проводами.

Один провод с датчика кидаем на массу, другой тянем в салон до блока BCM.

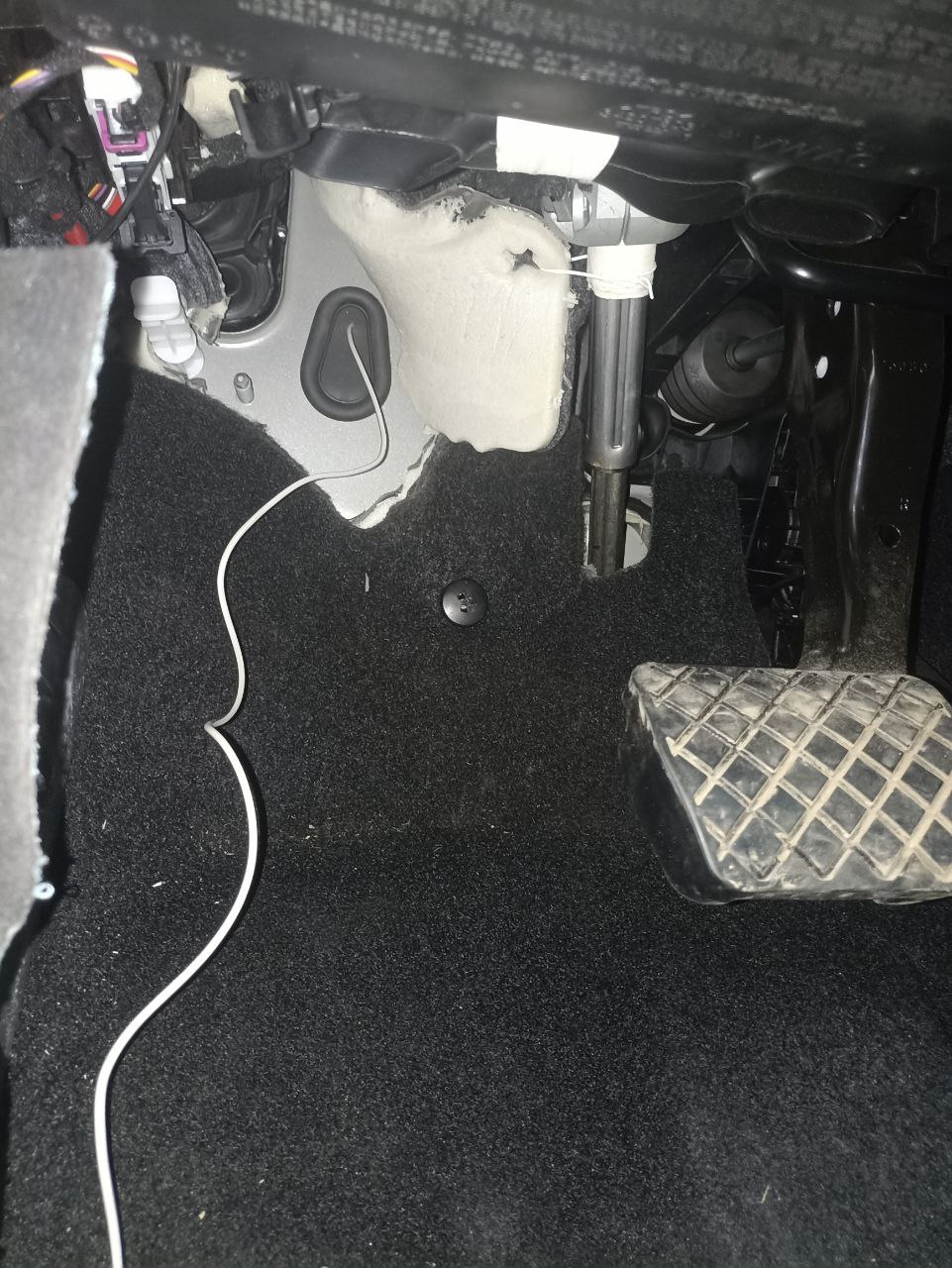

Я нашел резиновую заглушку через которую протащил провод (см. фото).

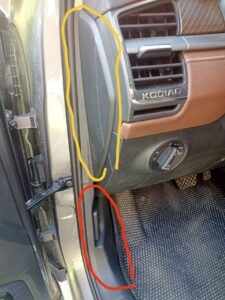

После этого, для того, чтобы добраться к разъему блока ВСМ необходимо снять боковину панели (торпедо) и переднюю часть порога (обведены жёлтым и красным)

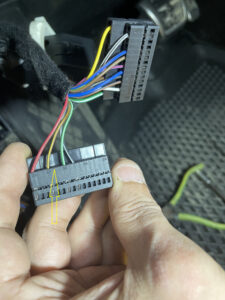

Далее надо снять центральный 46-и пиновый разъем. Не забыть перед этим снять клемму с АКБ. По схеме распиновки нам нужен 28 пин, он правда на схеме обозначен как "датчик температуры омывающей жидкости" ))

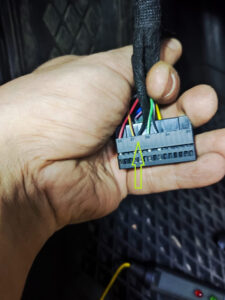

Разъем проста разбирается на 2 части и туда надо вставить наш провод, одев на него заранее купленный пин N90764701.

Собственно все. Останется просто добавить датчик карсканером
